Cell检全自动整线方案

功能特性

LCM液晶显示模组是液晶产品的重要组成部分，广泛应用于3C电子行业中。LCM制造工艺流程复杂，产业发展成熟，自动化程度较高，由于下游电子消费类产品更新换代迅速，对LCM产业也产生持续升级的需求。研测智能重点拓展显示行业的检测应用场景开发，为显示制造行业客户提供高端视觉检测解决方案，专注工业软件算法技术的低代码通用化视觉平台KNIVision成为AOI设备商业务纵深发展的重要抓手。

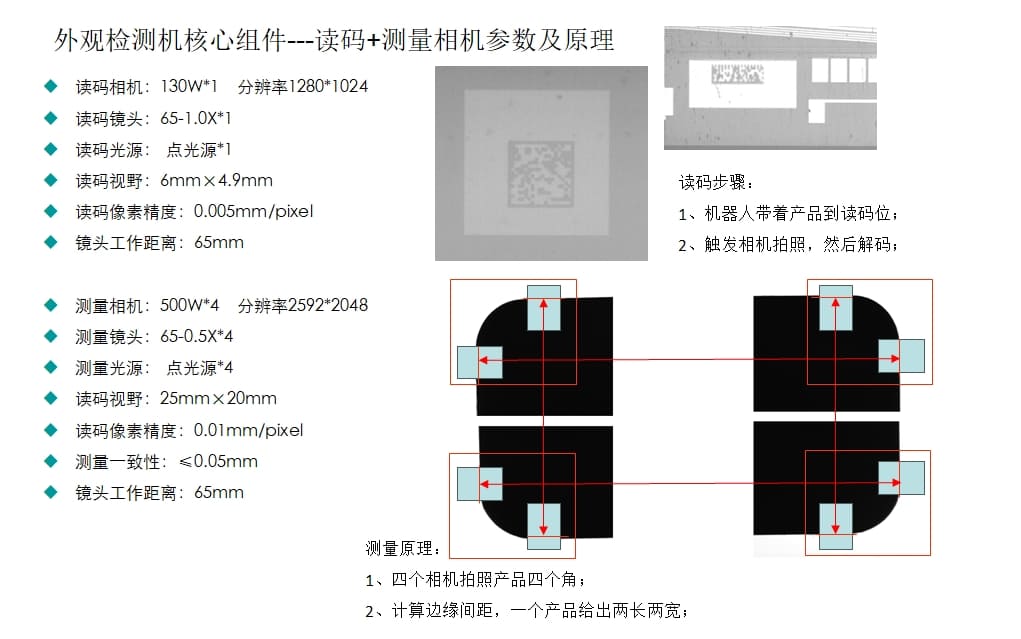

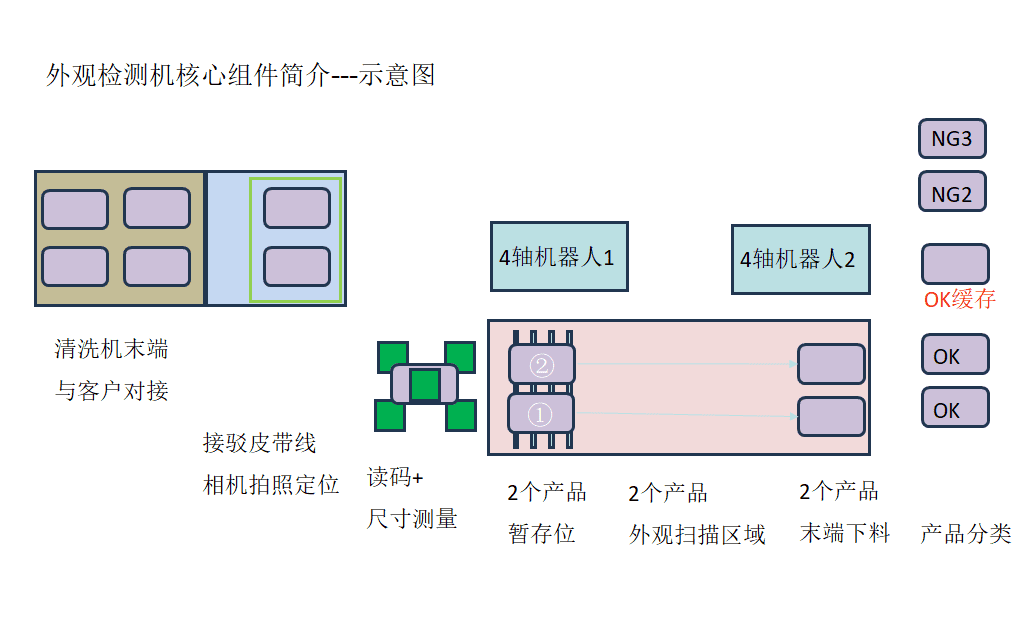

本设备线适用于4-12寸双层TFT-PANEL产品检测，产品来料经过清洗机流入检测机，检测机先进行产品读码，然后流入外观模组进行检测，检测完后流向末端，机械手将产品搬运到上料治具，拍照定位后机器人抓取产品进行对位点亮测试。测试完成后NG产品和OK产品通过下料平台流出给收料机，收料机进行NG和OK产品精准叠盘操作。

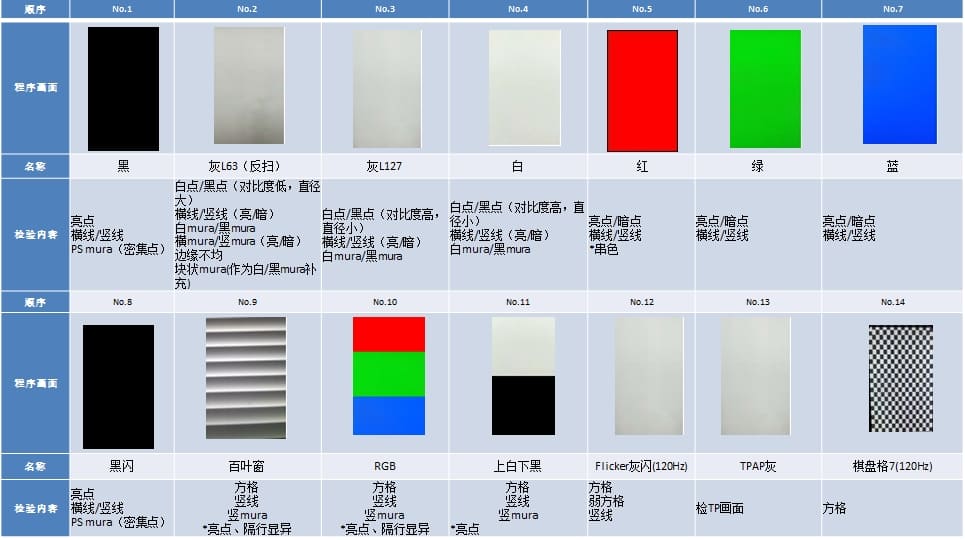

         此款设备实现Cell产品多画面检测，可排除灰尘的干扰，高效稳定的检出所有画面的缺陷。

设备定义

1-1 规格属性：

     1 、设备外形尺寸(mm)：8200*1700*2000mm(不含FFU、三色灯)；

     2 、电源功率:单相220V AC±10% 50HZ 外观检测机:2.8kW，Cell检测机2.8kW，下料机9kW；

     3、正负压力:正压0.4-0.6Mpa 负压<-60Kpa；

     4、外观颜色:电脑白+黑色。

1-2 预估设备性能：

  1、UPH≈1000PCS/H(4-8英寸)

  2、稼动率>95%

  3、破损率<0.1‰

  4、外观：漏检率＜0.1%，误检率＜1.0%(清洗后)

  5、电测：漏检率＜0.5%，误检率＜5.0%(清洗后)

  6、换型时间<4小时

  7、Mes上传及读码:支持VCR
